Aufbauanleitung „Einhängestell für ein Solarmodul“

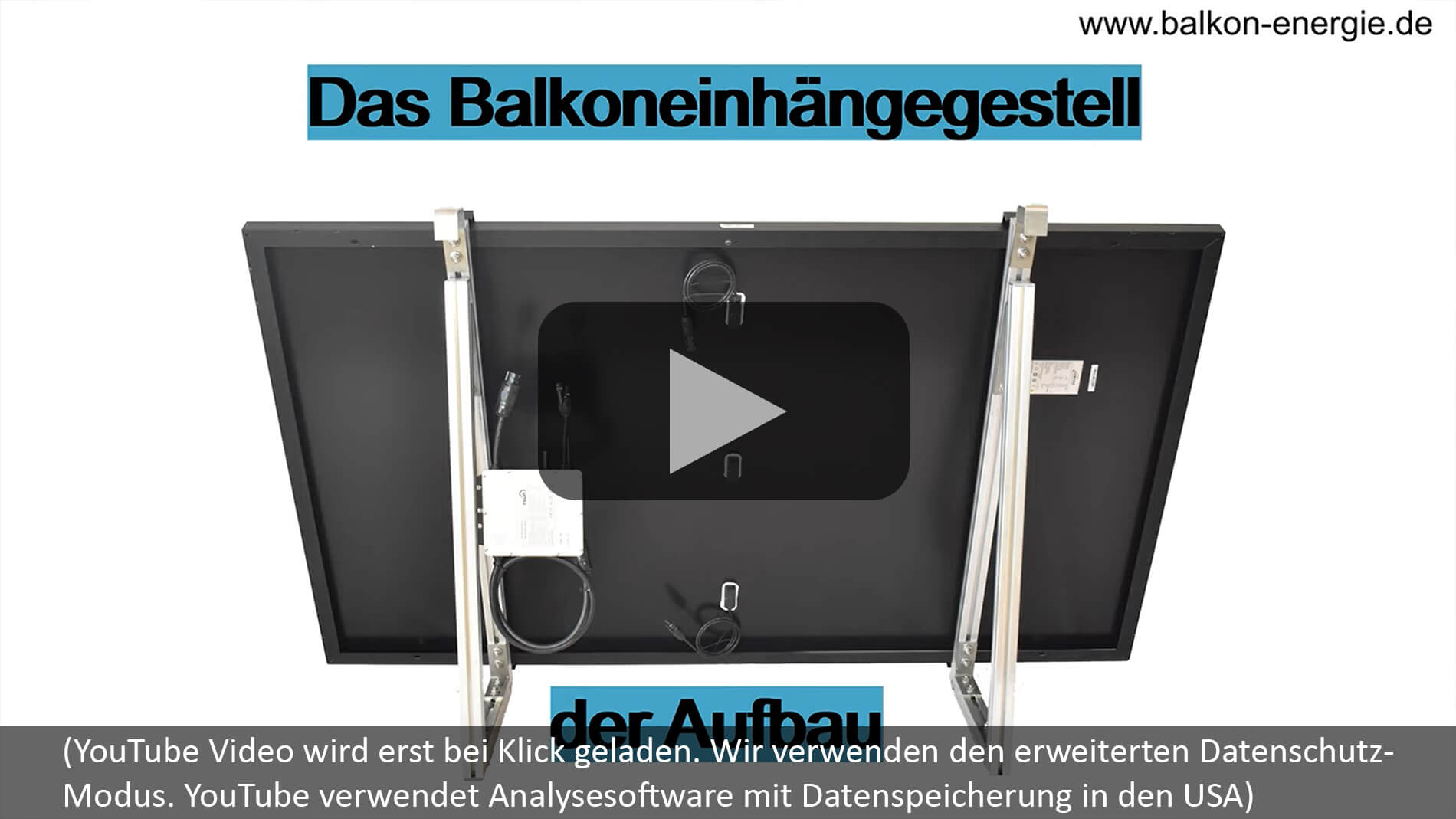

Videoanleitung für den Aufbau unseres Einhängegestells mit einem Solarmodul. So bauen Sie Ihr Balkonkraftwerk auf.

Es werden min. zwei Personen für den Aufbau benötigt.

Benötigtes Werkzeug:

  • Gabelschlüssel SW15
  • Handschraubendreher Torx 40

Schritt 1:

Die gelieferten Komponenten wie abgebildet angeordnet zusammenbauen.

Hierbei müssen die M10 Schrauben in den dafür vorgesehenen Kanal geschoben werden. Die Muttern fest anziehen.


Schritt 2:

Montage der Dreiecke an dem Modul wie folgt:
Modulklemmen eindrücken (Bild oben), das Modul auf die Schiene legen wie auf dem unteren Bild zu sehen und verschrauben.

Drehmoment lt. Hersteller 15Nm – Handfest.

Schritt 3:

Den Wechselrichter mit den zwei dafür vorgesehenen Schrauben an dem Gestell befestigen


Schritt 4: Verkabelung

Stecken Sie nun die beiden Stecker des Solarmoduls in die des Wechselrichters. Anschließend das AC-Kabel in die dafür vorgesehene Buchse. Verwenden Sie Kabelbinder um die losen Kabel am Gestell zu fixieren.

Gestell – einhängen – Fertig 😊

Das Gestell sollte nach Möglichkeit an dem Geländer gesichert werden.
